Comment identifier la chaine de tronçonneuse dont vous avez besoin ?

Vous ne savez pas ce que veut dire 3/8' 1.3mm x 50, vous ne faites pas la différence entre .404' 1.6mm x 128 et 1/4' 1.1 x 50 … N'ayez craintes, on va vous expliquer comment identifier une chaine de tronçonneuse pour trouver la chaine dont vous avez besoin parmis toutes les chaines qu'il existe, car une seule est compatible avec votre tronçonneuse et votre guide.

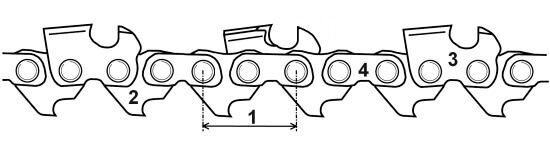

Les différentes parties d'une chaine de tronçonneuse

Les différentes parties d'une chaine de tronçonneuse

 1. Le PAS DE CHAINE.
C'est la distance entre deux maillons entraineurs.

2. Le MAILLON ENTRAINEUR.
Le maillon entraineur est le maillon qui se trouve à l'intérieur de la chaine.
C'est lui qui entre dans le guide chaine et c'est également ce maillon entraineur qui est entrainé par le pignon d'entrainement de votre tronçonneuse.

3. La GOUGE aussi appelée le MAILLON COUPANT.
Le maillon coupant, comme son nom l'indique, est le maillon tranchant de la chaine de tronçonneuse. C'est lui qui vient couper le bois.

4. Le MAILLON DE LIAISON.
Comme son nom l'indique lui aussi, ce maillon fait la liaison entre deux maillons coupants.

Identifier sa chaine de tronçonneuse

Le pas de chaine

Il existe principalement 4 tailles de pas de chaine, et elles s'expriment en pouce : 1/4', .325', 3/8' et .404'.

Cette taille en pouce est égale à la mesure "a" divisé par deux.

On arrive aux mesures ci-dessous :

1/4' : a = 12,7 mm
.325' : a = 16,5 mm
3/8' : a = 18,64 mm
.404' : a = 20,52 mm

La jauge

Jauge chaine tronçonneuse L’épaisseur du maillon entraîneur (2) doit correspondre à la largeur du passage de chaîne (Jauge) du guide.

Pour cette mesure, l’idéal est de se munir d’un pied à coulisse et de mesurer soit le maillon, soit la jauge du guide.
Les mesures les plus courantes sont :

- 1,1 mm
- 1,3 mm
- 1,5 mm
- 1,6 mm

En utilisant une mauvaise chaine avec votre guide, vous casserez votre guide en quelques secondes, mais surtout vous risquez de vous blésser gravement.

Il est très difficile de faire entrer une chaine trop grosse dans un guide (certains y arrivent quand même !) et quand bien même, vous réussiriez, votre tronçonneuse aurait beaucoup de mal à tourner.

Par contre, il est plus courant que les utilisateurs se trompe en mettant une chaine plus fine que prévu dans le guide.
Dans ce cas, la chaine va bringuebaler de part et d'autre du guide et aura tendance à sauter, ce qui est très très dangereux.
Au bout de quelques minutes d'utilisation, votre guide sera endommagé, car se sera écarté.
On appelle cela mettre son guide en Y.

Le nombre de maillons

La longueur de la chaîne est tout simplement définie par le nombre de maillons entraîneurs.

Il suffit de les compter.
Pour ce faire, il vous suffit de positionner la chaîne comme sur la photo ci-dessous :
Les maillons entraîneurs l'un en face de l’autre et compter deux par deux sans oublier ceux en extrémité bien sûr.

En positionnant votre chaine ainsi, vous pourrez facilement savoir avant même d'avoir compté le nombre de maillons si vous avez affaire à une chaine avec un nombre de maillons paire ou impaire.

Si vous trouvez 52 maillons sur la photo : Bravo, vous savez désormais définir la longueur de votre chaîne.

Non, c'est faux, c'était pour tester si vous avez bien suivi. Il y a 55 maillons sur cette photo. On voit immédiatement qu'on à à faire à une chaine impaire, la réponse 52 était donc disqualifiée avant même d'avoir commencé à compter.

Prenez un raccourci pour identifier votre chaine

Certaines marques de guides chaine indiquent directement la taille de la chaine qu'il faut.
C'est le cas pour les guides chaine STIHL, Husqvarna, Oregon, …

Certaines marques de chaines indiquent sur leurs maillons la taille de la chaine.
Retrouvez ci-dessous les correspondances entre numéro gravé sur un maillon et taille de la chaine de tronçonneuse.
